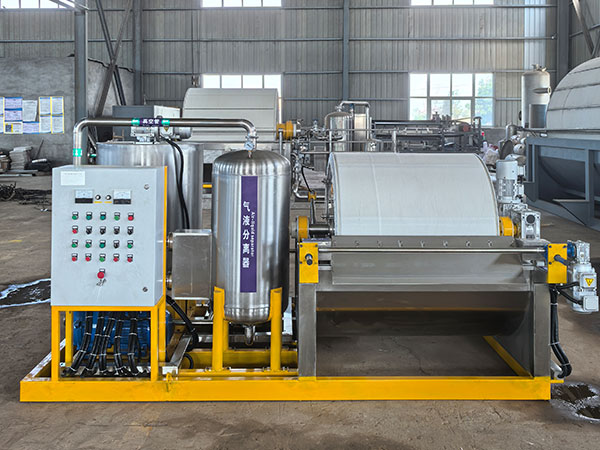

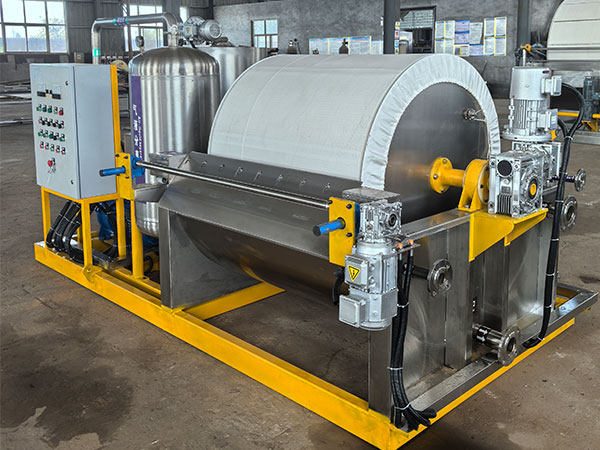

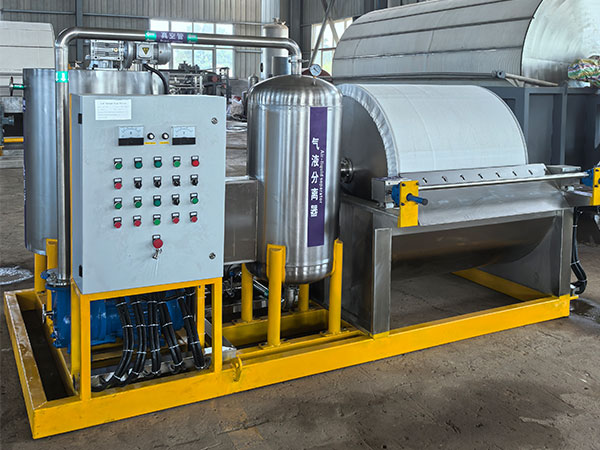

Γιατί να επιλέξετε το Yinuo Ροταριστικό φίλτρο βαμβακιού

Έχει γίνει η προτιμώμενη επιλογή για πολλές επιχειρήσεις λόγω των τριών βασικών πλεονεκτημάτων της: τεχνική προσαρμοστικότητα, επιχειρησιακή σταθερότητα και οικονομική αποδοτικότητα.Ροταρικό φίλτρο ρουλεμάν

Είτε πρόκειται για αναρτήσεις λεπτών σωματιδίων είτε για κολλοειδή υψηλής ιξώδους, μπορούν να χειριστούν διάφορα σκουπίδια.Η προσαρμογή του υφάσματος φίλτρου, της ταχύτητας του τύπου και του βαθμού κενού ανάλογα με την κατάσταση του σκουπιδιού μπορεί να επιτύχει αποδοτικότητα άνω του 90% στον διαχωρισμό στερεών και υγρών, επιλύοντας το πρόβλημα του ελλιπούς διαχωρισμού στον παραδοσιακό εξοπλισμό.Αποτελεσματική προσαρμογή σε πολλαπλές συνθήκες εργασίας:

Έρχεται με αυτόματη τροφοδοσία, εκφόρτωση και λειτουργίες καθαρισμού υφάσματος φίλτρου, εξαλείφοντας την ανάγκη για συχνή χειρωνακτική εργασία.Σε σύγκριση με τον χειρωνακτικό εξοπλισμό, μπορεί να εξοικονομήσει περισσότερο από το 60% του κόστους εργασίας και να αποφύγει τις διακυμάνσεις στην αποτελεσματικότητα της διήθησης που προκαλούνται από τις διαφορές στη χειρωνακτική λειτουργία.Αυτοματοποιημένη μείωση του κόστους και βελτίωση της απόδοσης:

Τα βασικά συστατικά του συστήματος ροπής και κενού είναι κατασκευασμένα από ανθεκτικά στη φθορά και ανθεκτικά στη διάβρωση υλικά, όπως η επίστρωση από ανοξείδωτο χάλυβα 304/316 και καρβίδιο του πυριτίου, τα οποία μπορούν να λειτουργήσουν σταθερά για περισσότερο από 8.000 ώρες κατά μέσο όρο.Σταθερή λειτουργία και χαμηλό κόστος συντήρησης:

Ο αγωγός κενού έχει βελτιστοποιηθεί και είναι εξοπλισμένος με ηλεκτρικές αντλίες κενού εξοικονόμησης ενέργειας. Η κατανάλωση ενέργειας ανά μονάδα περιοχής φιλτραρίσματος είναι 15% -20% χαμηλότερη από τον μέσο όρο της βιομηχανίας. Επιπλέον, μπορεί να επιτύχει ξηρή απόρριψη υπολειμμάτων φίλτρου και ανάκτηση και επαναχρησιμοποίηση φίλτρου, ικανοποιώντας τις ανάγκες των περιβαλλοντικών εκπομπών και ανακύκλωσης πόρων.Χαμηλή κατανάλωση ενέργειας, σύμφωνα με τις περιβαλλοντικές απαιτήσεις:

να είναι σε θέση να προσαρμόσει τον εξοπλισμό με ειδικά υλικά ή σχάρα / σπειροειδή εκκένωση και θέρμανση σακάκι ανάλογα με τις ανάγκες του χρήστη, όπως η διάβρωση, τη θερμοκρασία, το στερεό περιεχόμενο της λάσπης, και τις απαιτήσεις παραγωγικής ικανότητας 0,5-50 τετραγωνικών μέτρων της περιοχής φιλτραρίσματος, καλύπτοντας πολλαπλές ανάγκες βιομηχανικής τμηματοποίησης.Ισχυρή ικανότητα προσαρμογής:

Δομή του φίλτρου περιστροφικού τύπου κενού

Το φίλτρο περιστρεφόμενου σωλήνα κενού Yinuo υιοθετεί ένα αρθρωτό σχέδιο, με μια δομή πυρήνα που αποτελείται από έξι ενότητες: συστατικά σωλήνα, σύστημα κενού, σύστημα μετάδοσης, σύστημα τροφοδοσίας και εκφόρτωσης, σύστημα καθαρισμού και σύστημα ελέγχου.

Κεντρική Μονάδα	Κύριο συστατικό	Λειτουργία και ρόλος	Κοινά υλικά
Συστατικό Δρόμου	Σώμα τύμπανο, ύφασμα φίλτρου, κεφάλι διανομής	Ο πυρήνας φιλτραρίσματος ολοκληρώνει τη διαδικασία "ξηρότητας διήθησης διήθησης" κατά τη διάρκεια της περιστροφής του τύπου. το κεφάλι διανομής ελέγχει τον διακόπτη κενού / αναρρόφησης	Τραμπ: 304/316 από ανοξείδωτο χάλυβα, ύφασμα φίλτρου: πολυεστέρα / νάιλον / PTFE (επιλέγεται ανάλογα με τη λάσπη), κεφάλι διανομής: χύτευμα σιδήρου + αλουμινίου ανθεκτικό στη φθορά
Σύστημα κενού	Αντλία κενού, δεξαμενή κενού, αγωγός	Παροχή σταθερού περιβάλλοντος κενού και εξαγωγή του φίλτρου. διακυμάνσεις της πίεσης της δεξαμενής κενού	Αντλία κενού: δακτύλιο νερού / Τύπος ρίζας · Ο αγωγός: ανοξείδωτο χάλυβα / UPVC
Συστήματα μετάδοσης	Μηχανή, μειωτής, αλυσίδα / κιβώτιο ταχυτήτων	Οδηγήστε το τύμπανο να περιστρέφεται με σταθερή ταχύτητα, η οποία μπορεί να ρυθμιστεί από έναν μετατροπέα συχνότητας (0,5-10r/min)	Κινητήρας: Κινητήρας μεταβλητής συχνότητας· Μείωση: Cycloid pinwheel
Συστήματα τροφοδοσίας και εκφόρτωσης	Slurry tank, Scraper / σπειροειδής εκφορτιστής	Η δεξαμενή σκουπιδιών χρησιμοποιείται για την αποθήκευση της φιλτραρισμένης σκουπιδιών και τη διατήρηση ενός σταθερού επιπέδου υγρού. ο εκφορτιστής ξεφλουδίζει το κέικ φίλτρου από το ύφασμα του φίλτρου	Δεξαμενή σκουπιδιών: ανοξείδωτο χάλυβα · Αποφορτιστής: ανοξείδωτο χάλυβα (σκουπίδια με ανθεκτικό στη φθορά καουτσούκ)
Σύστημα καθαρισμού	Σπρέι ψεκασμού, σπρέι υψηλής πίεσης	Καθαρίστε τα υπολείμματα φίλτρου στην επιφάνεια του υφάσματος του φίλτρου για να αποφύγετε την απόφραξη και να παρατείνετε τη διάρκεια ζωής του	Σπρέι ψεκασμού: ανοξείδωτος χάλυβας · Σφουγγαράκι: πλαστικό / ανοξείδωτο χάλυβα (Ρυθμιζόμενη γωνία)
Σύστημα ελέγχου	PLC, οθόνη αφής, αισθητήρας	Αυτόματος έλεγχος του ρυθμού τροφοδοσίας, της ταχύτητας του τύπου, του βαθμού κενού και της συχνότητας καθαρισμού · Εμφάνιση σε πραγματικό χρόνο των παραμέτρων λειτουργίας (όπως ο ρυθμός ροής του φίλτρου, το πάχος του κέικ φίλτρου)	PLC:Siemens/Mitsubishi · Αισθητήρες: Αισθητήρας επιπέδου υγρών, Αισθητήρας πίεσης

Αρχή Εργασίας

Το φίλτρο περιστρεφόμενου τύπου Yinuo Vacuum, βασισμένο στην αρχή της "φίλτρας αναρρόφησης κενού", επιτυγχάνει πλήρως αυτόματο συνεχές διαχωρισμό στερεών υγρών με περιστροφή του τύπου ρολογιού

Στάδιο διείσδυσης των ζωοτροφών (0 ° -30 °)

Το κατώτερο τμήμα του τύπου βυθίζεται στη σάλτσα ζωοτροφών και το υγρό απορροφάται κενού.Το στερεό παραμένει στο ύφασμα του φίλτρου για να σχηματίσει ένα αρχικό κέικ φίλτρου και η ανακατεύθυνση μπορεί να επιλεγεί για να αποφευχθεί η τοποθέτηση σωματιδίων στο κάτω μέρος.

Στάδιο φιλτραρίσματος απορρόφησης (30 ° -150 °)

Ο θόλος με το κέικ φίλτρου αφήνει τη λάσπη και το κενό συνεχίζει να φιλτράρει, αυξάνοντας το πάχος του κέικ φίλτρου σε 5-30mm. Το φίλτρο διανέμεται μέσω μιας κεφαλής διανομής και ενός σωλήνα κενού και στη συνέχεια μεταφέρεται στο επόμενο στάδιο επεξεργασίας από μια φυγοκεντρική αντλία.

Στάδιο ξήρανσης του κέικ φίλτρου (150 ° -210 °)

Η συνεχής δράση κενού μειώνει την περιεκτικότητα σε υγρασία του κέικ φίλτρου στο 10% -30%.

Στάδιο χαλάρωσης άντλησης (210 ° -240 °)

Η κεφαλή διανομής μετακινείται σε λειτουργία ανατινάξεως και ο συμπιεσμένος αέρας ανατινάσσεται από το τύμπανο, επιτρέποντας στο κέικ φίλτρου να αποσυνδεθεί από το ύφασμα του φίλτρου για εύκολη εκφόρτωση.

Στάδιο εκφόρτωσης: 240 ° 300 °

Ο τύπος περιστρέφεται στην περιοχή εκφόρτωσης και ο γρατζουνιέρας σκίζει το κέικ φίλτρου, το οποίο πέφτει στη ζώνη μεταφοράς ή στη δεξαμενή συλλογής για ανακύκλωση.

Στάδιο καθαρισμού υφάσματος φίλτρου (300 ° -360 °)

Ψεκάστε καθαρό νερό για να ξεπλύνετε τα υπολείμματα σωματιδίων στο ύφασμα του φίλτρου, να αποκαταστήσετε την απόδοση διήθησης και τα απόβλητα καθαρισμού μπορούν να ανακυκλωθούν και να επαναχρησιμοποιηθούν.

Με την ολοκλήρωση των παραπάνω 6 σταδίων και τη συνεχή ποδηλασία, το φίλτρο περιστρεφόμενου τύπου κενού μπορεί να επιτύχει πλήρως αυτοματοποιημένη λειτουργία "τροφής φιλτραρίσματος ξήρανσης εκφόρτωσης πλύσης" χωρίς να σταματήσει το μηχάνημα.

Βασικές λειτουργίες

Αποτελεσματικός διαχωρισμός στερεών και υγρών: Μπορεί γρήγορα να διαχωρίσει στερεά και υγρά στην ανάρτηση, παράγοντας ένα κέικ φίλτρου με ρυθμιζόμενο περιεχόμενο υγρασίας και αποσαφηνισμένο φιλτράρισμα, ικανοποιώντας τις ανάγκες της επακόλουθης ανάκτησης / επεξεργασίας κέικ φίλτρου και φιλτράρισμα κυκλοφορίας / εκφόρτωσης.

Λειτουργία προσαρμογής διαδικασίας: ρυθμιζόμενη ταχύτητα τύπου τύπου, βαθμός κενού, ρυθμός τροφοδοσίας, κατάλληλη για φιλτράρισμα διαφόρων υλικών και μπορεί επίσης να προσαρμόσει τη θέρμανση και την μόνωση για να χειριστεί υψηλής θερμοκρασίας βρωμιά ή εύκολα στερεωμένα υλικά όπως λίπος, παραφίνη κ.λπ. σε ≤ 150 °C, αποφεύγοντας τη συσσώρευση.

Παρακολούθηση και προστασία λειτουργίας: Παρακολούθηση σε πραγματικό χρόνο του βαθμού κενού, του ρυθμού ροής του φίλτρου και της πίεσης καθαρισμού του υφάσματος του φίλτρου. μη φυσιολογικές παραμέτρους θα προειδοποιήσουν αυτόματα και θα ενεργοποιήσουν τους μηχανισμούς προστασίας.

Βολική λειτουργία συντήρησης: Το ύφασμα φίλτρου υιοθετεί μια γρήγορη δομή αντικατάστασης, στερεωμένη με μπούκλες ή βίδες, και μπορεί να αλλάξει μέσα σε 30 λεπτά από ένα άτομο. το τύμπανο και το κεφάλι διανομής έχουν σχεδιαστεί με μια "απομακρυσμένη και πλύσιμη δομή", η οποία μπορεί εύκολα να αποσυναρμολογηθεί κατά τη διάρκεια της τακτικής συντήρησης για να αφαιρέσει τα υπολείμματα υλικών και να αποτρέψει τη διάβρωση.

Χαρακτηριστικά προϊόντος

Σε σύγκριση με τον παραδοσιακό εξοπλισμό φιλτραρίσματος κενού, η συσκευή Yinuo έχει έξι βασικά πλεονεκτήματα

Η συνεχής λειτουργία είναι απαραίτητη για τη σταθερότητα

το τύμπανο δεν σταματά να περιστρέφεται, χωρίς την ανάγκη για τη σύντομη λειτουργία της "αποφόρτισης φιλτραρίσματος τροφοδοσίας" όπως μια μηχανή πλάκας και πλαισίου.Μια μονάδα μπορεί να επεξεργαστεί 0,5-30m 3 ανά ώρα

Σκουριά, κατάλληλη για βιομηχανική παραγωγή μεγάλης κλίμακας.

Χαμηλή περιεκτικότητα σε υγρασία του κέικ φίλτρου και καλή ποιότητα στερεών υλικών

Μέσω της αφυδάτωσης δύο σταδίων της "διήθησης διήθησης + ξήρανσης" και του ρυθμιζόμενου βαθμού κενού, η περιεκτικότητα σε υγρασία του κέικ φίλτρου είναι 5% -15% χαμηλότερη από τα παραδοσιακά φίλτρα φύλλων και η κατανάλωση ενέργειας των επακόλουθων διαδικασιών ξήρανσης μπορεί επίσης να μειωθεί.

Ισχυρή αντοχή στη διάβρωση, ικανή να χειρίζεται διάφορους τύπους υλικών

316L ανοξείδωτος χάλυβας και Hastelloy μπορεί να επιλεγεί ως βασικά συστατικά, και το υλικό PTFE με οξύ, αλκαλικό, και αντοχή υψηλής θερμοκρασίας μπορεί να επιλεγεί ως ύφασμα φίλτρου. μπορεί να χειριστεί όξινα υλικά όπως το θειικό οξύ και υδροχλωρικό οξύ, αλκαλικά υλικά όπως το υδροξείδιο του νατρίου, καθώς και οργανικά υλικά διαλύτη, με ένα ευρύ φάσμα προσαρμοστικότητας.

Υψηλός βαθμός αυτοματοποίησης και απλή λειτουργία

Ελέγχεται από την οθόνη PLC+touch, διαφορετικές παραμέτρους φιλτραρίσματος υλικού μπορούν να προκαθοριστούν. Κατά την αλλαγή υλικών, μόνο το πρότυπο πρέπει να προσαρμόζεται χωρίς επαναλαμβανόμενη απομάκρυνση.

Μικρό αποτύπωμα και υψηλή χρήση του χώρου

Ο εξοπλισμός έχει σχεδιαστεί κάθετα και συμπαγώς, καταλαμβάνοντας 30% -50% λιγότερο χώρο σε σύγκριση με τα φίλτρα φύλλων κενού της ίδιας παραγωγικής ικανότητας, καθιστώντας τον κατάλληλο για καταστάσεις όπου ο χώρος εργαστηρίου είναι περιορισμένος.

Εξοικονόμηση ενέργειας και προστασία του περιβάλλοντος

Εξοπλισμένες με ηλεκτρικές σκούπες εξοικονόμησης ενέργειας, η κατανάλωση ενέργειας της μονάδας είναι χαμηλή, το φίλτρο μπορεί να ανακυκλωθεί και να επαναχρησιμοποιηθεί και η ποσότητα των στερεών αποβλήτων που υποβάλλονται σε επεξεργασία με φιλτράρισμα μπισκότων μειώνεται, πράγμα που είναι σύμφωνο με τις εθνικές πολιτικές "εξοικονόμησης ενέργειας και μείωσης των εκπομπών" και "κυκλική οικονομία", βοηθώντας τις επιχειρήσεις να μειώσουν το κόστος προστασίας του περιβάλλοντος.

Παράμετροι προδιαγραφών

Οι προδιαγραφές του φίλτρου περιστρεφόμενου τύπου κενού εξαρτώνται κυρίως από την "περιοχή διήθησης τύπου τύπου τύπου τύπου τύπου τύπου τύπου τύπου τύπου τύπου τύπου τύπου τύπου τύπου τύπου τύπου τύπου τύπου τύπου τύπου τύπου τύπου τύπου τύπου τύπου τύπου τύπου τύπου τύπου τύπου τύπου τύπου τύπου τύπου τύπου τύπου τύπου τύπου τύπου τύπου τύπου τύπου τύπου τύπου τύπου τύπου τύπου τύπου τύπου τύπου τύπου τύπου τύπου τύπου τύπου τύπου τύπου τύπου τύπου τύπου τύπου τύπου τύπου τύπου τύπου τύπου τύπου τύπου τύπου τύπου τύπου τύπου τύπου τύπου τύπου τύπου τύπου τύπου τύπου:

Προδιαγραφές και μοντέλο (περιοχή φιλτραρίσματος)	Διάμετρος ρουλεμάν (mm)	Μέγιστο μήκος (mm)	Διάρκεια ταχύτητας (r / min)	Περιοχή βαθμού κενού (MPa)	Δυναμικότητα επεξεργασίας (m 3 / h)	Η ισχύς του κινητήρα (kW)	Βάρος εξοπλισμού (kg)	Εφαρμοστέα σενάρια
ΝΔ-0,5	600	500	0,5 έως 8	-0.06 ~-0.09	0,5 - 2	0,75	800	Εργαστηριακά και μικρής κλίμακας πειράματα
ΕΝ-ΖΓ-2	1000	800	0,5 έως 6	-0.06 ~-0.09	2 - 8	1.5 Της	2200	Μικρή και μεσαία παραγωγή (όπως τρόφιμα και φαρμακευτικά προϊόντα)
ΕΝ-ΖΓ-5	1200	1400	0,5 έως 5	-0.06 ~-0.09	8 έως 20	3	4500	Μέση έως μεγάλη παραγωγή (όπως η χημική και η εξορυκτική βιομηχανία)
ΕΝ-ΖΓ-10	1600 π.Χ.	2000	0,5 - 4	-0.06 ~-0.09	20 έως 40	5.5 Της	8800	Μεγάλης κλίμακας συνεχής παραγωγή (όπως η προστασία του περιβάλλοντος, η μεταλλουργία)
YN-ZG-20 (Εξατομικευμένο)	2000	3200	0,5 - 3	-0.06 ~-0.09	40 έως 80	11	18000	Πολύ μεγάλα βιομηχανικά έργα

πεδία εφαρμογής

Το φίλτρο περιστρεφόμενου τύπου κενού χρησιμοποιείται ευρέως σε έξι βιομηχανίες, συμπεριλαμβανομένων των χημικών, των ορυχείων, των τροφίμων, των φαρμάκων, της προστασίας του περιβάλλοντος και της μεταλλουργίας λόγω της ισχυρής προσαρμοστικότητάς του, της υψηλής απόδοσης και της σταθερής λειτουργίας.

Χημική βιομηχανία: διαχωρισμός στερεών και υγρών σκόνης, όπως θειικού βάρους και ανθρακικού ασβεστίου, διήθηση και καθαρισμός χρωστικών και ρητίνων και αφαίρεση ακαθαρσιών από διαλύματα αντίδρασης.

Μεταλλευτική βιομηχανία: Αφυδάτωση των συμπυκνωμένων χαλκού, σιδήρου και ψευδαργύρου, όπως το κέικ φιλτραρίσματος συμπυκνωμένου χαλκού με περιεκτικότητα σε υγρασία ≤ 15%, για βολική μεταφορά και τήξη.

Βιομηχανία τροφίμων: αφυδάτωση του αμύλου γάλακτος, διαχωρισμός του άμυλου και του νερού επεξεργασίας. ξεκαθαρίστε το χυμό ζάχαρης και αφαιρέστε τα κολονοειδή υπολειμμάτων ζάχαρης. η παραγωγή τυριού χωρίζεται σε ορού γάλακτος και γιαούρτι για την απομάκρυνση των ακαθαρσιών.

Φαρμακευτική βιομηχανία: Αντιβιοτικό και κρυστάλλινο φιλτράρισμα βιταμινών για την αφαίρεση των ακαθαρσιών από το μητρικό αλκοόλ. το εκχύλισμα φιλτράρεται για την αφαίρεση των υπολειμμάτων φαρμάκων και το ύφασμα φίλτρου μπορεί να κατασκευαστεί από αποστειρωμένο υλικό για τη βελτίωση της σαφήνειας.

Βιομηχανία προστασίας του περιβάλλοντος: αστική/βιομηχανική αποστράγγιση σκουπιδιών αποβλήτων, με περιεκτικότητα σε υγρασία ≤ 60%, κατάλληλη για υγειονομική ταφή και αποτέφρωση.

Μεταλλουργική βιομηχανία: διήθηση του αερίου του φούρνου έκρηξης πλύση λάσπη νερού, ανάκτηση σκόνης συμπυκνωμένου σιδήρου? καθαρισμός του ηλεκτρολύτη κατά τη διάρκεια ηλεκτρολύσης χαλκού και ψευδαργύρου για την αφαίρεση λάσπη ανόδου.
