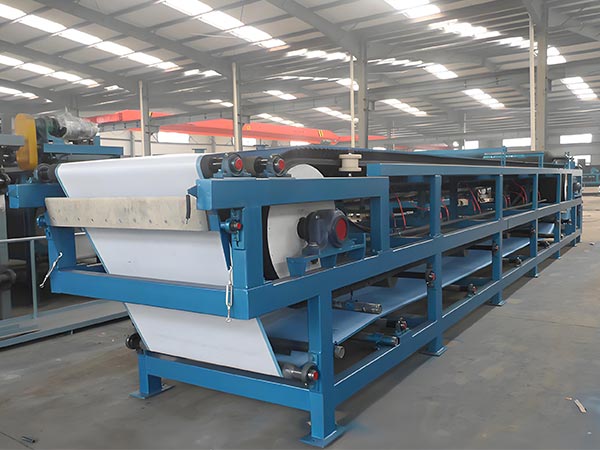

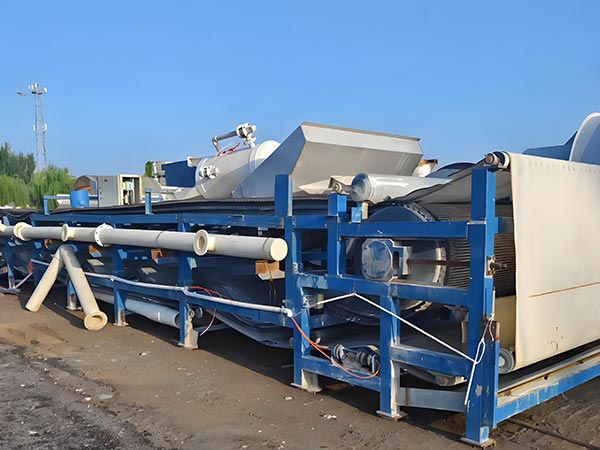

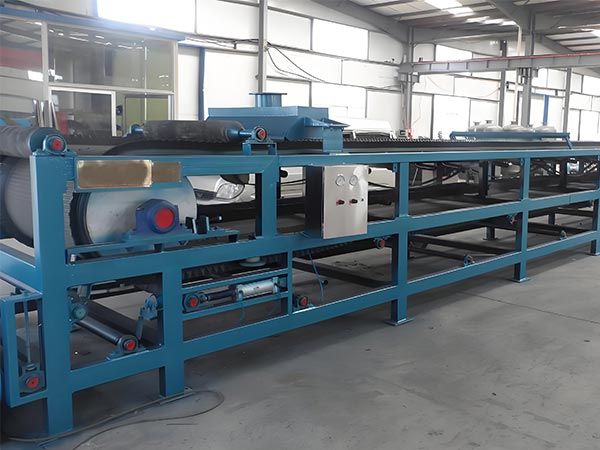

Συσκευή ζώνης κενού
Η συναρμολόγηση της ζώνης κενού είναι ένα κρίσιμο συστατικό των οριζόντιων φίλτρων κενού, που αποτελείται κυρίως από ζώνη φίλτρου από καουτσούκ, θάλαμο κενού, κυλίνδρους κίνησης και πλατφόρμα υποστήριξης ζώνης μεταφοράς. Η ζώνη φίλτρου από καουτσούκ χρησιμεύει ως το κύριο μέσο διήθησης, με την απόδοσή της να επηρεάζει άμεσα την αποδοτικότητα της διήθησης και την επιχειρησιακή αποτελεσματικότητα του εξοπλισμού.
Αρχή Εργασίας
Κατά τη διάρκεια της λειτουργίας, ο κινητήρας παρέχει πρώτα σταθερή ισχύ μέσω ενός κιβωτίου μείωσης, οδηγώντας συνεχώς την κυκλική τσάντα φίλτρου.Το ύφασμα φίλτρου, προ-βαμμένο στην επιφάνεια της ζώνης φίλτρου, κινείται συγχρονισμένα με τη ζώνη, προετοιμάζοντας για τον επακόλουθο διαχωρισμό στερεών και υγρών.
Όταν η κυκλική ζώνη φίλτρου διατηρεί την ολισθηρή επαφή με τον θάλαμο κενού, η σύνδεση του θάλαμου με ένα εξωτερικό σύστημα κενού δημιουργεί μια σταθερή ζώνη απορρόφησης κενού στην επιφάνεια της ζώνης - η βασική προϋπόθεση για την επίτευξη διαχωρισμού.
Στη συνέχεια, το σάλιο που πρόκειται να υποβληθεί σε επεξεργασία κατανέμεται ομοιόμορφα στο ύφασμα του φίλτρου μέσω μιας ειδικής συσκευής. Μετά την είσοδο στη ζώνη απορρόφησης κενού, το υγρό συστατικό του σάλου διεισδύει στο ύφασμα του φίλτρου υπό αρνητική πίεση και ρέει στον θάλαμο κενού μέσω διατομεακών καναλιών στην επιφάνεια της ζώνης του φίλτρου. Ταυτόχρονα, τα στερεά σωματίδια στο σάλιο αναχαιτίζονται από το ύφασμα του φίλτρου, σταδιακά συσσωρεύονται για να σχηματίσουν μια τούρτα φίλτρου.
Καθώς η ζώνη φίλτρου συνεχίζει να κινείται, η σχηματισμένη τούρτα φίλτρου εισέρχεται διαδοχικά στη ζώνη πλύσης και ξήρανσης του εξοπλισμού για βελτιστοποιημένη επεξεργασία. Στο τελικό στάδιο ολόκληρης της διαδικασίας, το ύφασμα φίλτρου διαχωρίζεται από την κυκλική ζώνη φίλτρου. Βοηθώντας από τον κύλινδρο εκφόρτωσης, η τούρτα φίλτρου αποφορτίζεται ομαλά. Το ύφασμα φίλτρου, καθαρισμένο για να αφαιρέσει τις υπολειμματικές ακαθαρσίες, επιστρέφει στην επιφάνεια της ζώνης φίλτρου για να ξεκινήσει ο επόμενος κύκλος φιλτραρίσματος, εξασ
Χαρακτηριστικά
Χρησιμοποιώντας «συνεχή προσρόφηση κενού + αρθρωτό σχεδιασμό», ο εξοπλισμός παρέχει σημαντικά πλεονεκτήματα στον διαχωρισμό στερεών-υγρών:
Υψηλή απόδοση διαχωρισμού με σταθερή ροή
Η διατήρηση της συνεχούς αρνητικής πίεσης στον θάλαμο κενού επιτρέπει την ταχεία εξαγωγή φίλτρου. Σε συνδυασμό με την ομοιόμορφη λειτουργία της ζώνης φίλτρου, επιτυγχάνει αδιάλειπτη συνεχόμενη επεξεργασία «διαχωρισμού τροφοδοσίας-αποφόρτωσης».Σε σύγκριση με τον παραδοσιακό εξοπλισμό όπως οι πίνακες φίλτρου πλάκας και πλαισίου, χειρίζεται μεγαλύτερους όγκους με σταθερή περιεκτικότητα σε υγρασία κέικ (15%-30%), μειώνοντας το κόστος προς τα κάτω και υποστηρίζοντας τη μεγάλη παραγωγή.
Υψηλή καθαρότητα κέικ και ανώτερη απόδοση πλύσης
Μια ειδική ζώνη πλύσης χρησιμοποιεί ψεκασμένη λύση καθαρισμού που διεισδύει πλήρως στο κέικ μέσω της πίεσης κενού, επιτυγχάνοντας «πλύση μετατόπισης» με απόδοση που υπερβαίνει το 99,8% σε ορισμένα σενάρια.
Φιλική προς το χρήστη λειτουργία και υψηλή αυτοματοποίηση
Οδηγούμενος από κινητήρες + κιβώτια μείωσης, το σύστημα ελέγχου PLC ρυθμίζει δυναμικά την ταχύτητα ζώνης, την πίεση κενού και άλλες παραμέτρους σε πραγματικό χρόνο, ελαχιστοποιώντας την χειροκίνητη παρέμβαση. τα υφάσματα φίλτρου υποβάλλονται σε αυτόματο καθαρισμό και αναγέννηση, εξαλείφοντας τη συχνή αποσυναρμολόγηση, μειώνοντας την ένταση εργασίας και εξασφαλίζοντας σταθερή απόδοση διήθησης.
• Ευρύ φάσμα εφαρμογών
Προσαρμόζεται σε υλικά υψηλής ιξώδους, λεπτών σωματιδίων, διαβρωτικά και εύκολα μολυσμένα με τη ρύθμιση του υλικού του υφάσματος φίλτρου και της πίεσης κενού.Ο σχεδιασμός "φιλτραρίσματος λεπτού στρώματος" χειρίζεται αποτελεσματικά τις ουσίες που είναι δύσκολο να φιλτραριστούν, αποτρέποντας τα προβλήματα διακοπής λειτουργίας που είναι κοινά στον παραδοσιακό εξοπλισμό.
• Χαμηλό κόστος συντήρησης
Τα βασικά εξαρτήματα χρησιμοποιούν ανθεκτικά στη φθορά και τη διάβρωση υλικά. Ο αρθρωτός σχεδιασμός διευκολύνει την εξυπηρέτηση μεμονωμένων εξαρτημάτων, ελαχιστοποιώντας τους χρόνους διακοπής λειτουργίας. Τα επαναχρησιμοποιήσιμα υφάσματα φίλτρου μειώνουν τις χρήσιμες αντικαταστάσεις, με διάρκεια ζωής 8-10 ετών υπό κατάλληλη συντήρηση.
Πίνακας παραμέτρων
Όνομα παραμέτρων | Συνήθης σειρά / προδιαγραφές |
Περιοχή φιλτραρίσματος | Μικρότητα: 2 - 60 m2 Μέγεθος: 60-120 m2 Προσαρμοσμένη: ≤150m2 |
Φίλτρο ζώνης | 500 χιλιοστά 3200 χιλιοστά, Συνήθως χρησιμοποιείται 1000mm、2000mm、3000mm |
Υλικό φίλτρου ζώνης | Καουτσούκ ανθεκτικό στη διάβρωση (κανονικές συνθήκες εργασίας), φθοριούχο (ισχυρή διάβρωση), καουτσούκ τροφίμων (βιομηχανία τροφίμων) |
Φίλτρο ταχύτητας | 0,5 έως 5μ/λεπτό |
Διάρκεια εξοπλισμού | Μικρά: 4-10 μέτρα Μέγεθος: 15-35 μέτρα |
Μέγεθος συσκευής | Μέγεθος φίλτρου 100-300mm |
Υψηλός εξοπλισμός | 1,5-3μ |
Βάρος εξοπλισμού | Μοντέλα 2-60m2:3.0-25.6t Περισσότερα από 60m2:30-80t |
Βαθμός κενού | -0.06MPa σε - 0.095MPa |
Η ισχύς της αντλίας κενού | Μικρή: 5,5-15 kW Μέγιστος όγκος: 37-75 kW |
Δυναμικότητα επεξεργασίας (απότομος όγκος) | 5-200m3 / ώρα |
Δυνατότητα επεξεργασίας (έλευση ξηρών υλικών) | 0,5 – 50 t/h |
Περιεκτικότητα σε υγρασία του φίλτρου κέικ | 15% έως 30% |
Χρησιμοποίηση νερού πλύσης | 0,5 έως 3 m3/h |
Αποτελεσματικότητα πλύσης | Συνήθης ≥ 95%, καλές συνθήκες εργασίας (χημικός καθαρισμός) ≥ 99,8% |
Τάση παροχής ηλεκτρικής ενέργειας | 380V (σύστημα πέντε καλωδίων τριών φάσεων), ο μεγάλος εξοπλισμός απαιτεί προσαρμοσμένη παροχή ρεύματος υψηλής τάσης (όπως 6kV) |
Λειτουργική θερμοκρασία | 10°C – 40°C |
Λειτουργική υγρασία | ≤ 90% (χωρίς συμπυκνωμένο νερό) |
Επίπεδο αντοχής στη διάβρωση | Κανονικά μοντέλα: ανθεκτικά στην αδύναμη διάβρωση. Προσαρμοσμένο μοντέλο (316L από ανοξείδωτο χάλυβα): ανθεκτικό στην έντονη διάβρωση |
Κεφαλή της αντλίας ζωοτροφών | ≥ 10μ |
Ο όγκος της δεξαμενής φίλτρου | ≥10 λεπτά Φίλτρο παραγωγήςεξοπλισμός |
Εφαρμογές οριζόντιων φίλτρων κενού
Εκμεταλλευόμενος τα πλεονεκτήματα του συνεχούς διαχωρισμού, της αποδοτικής πλύσης και της προσαρμοστικότητας σε ποικίλα υλικά, ο εξοπλισμός αυτός εξυπηρετεί βασικά σενάρια σε πολλές βιομηχανίες, ειδικά ως εξής:
Τομέας Περιβαλλοντικής Θεραπείας
·Αποστράγγιση βρωμιάς βιομηχανικών λυμάτων: Μειώνει την περιεκτικότητα σε υγρασία βρωμιάς από 95%+ σε 25%-30%, επιτυγχάνοντας μείωση όγκου και εξοικονόμηση κόστους.
Μεταποίηση υδραργύρου αποξήρανσης αερίου υδραργύρου: Διαχωρίζει υδραργύρου υδραργύρου σε ξηρό υδραργύρου με περιεκτικότητα σε υγρασία 15%-20% για τα δομικά υλικά.·
Η αυτοματοποιημένη επεξεργασία της αστικής λάσπης αποτρέπει τη ρύπανση και διευκολύνει την επακόλουθη διάθεση.·
Ο τομέας εξόρυξης και μεταλλουργίας
Επεξεργασία ορυκτών συμπυκνωμάτων: Πλύσιμο + αποστράγγιση για την απομάκρυνση χημικών ουσιών, μείωση της περιεκτικότητας σε υγρασία στο 20%-25% και βελτίωση της αποδοτικότητας τήξης.·
Αποστράγγιση ξηρών ράβδων: Αποστράγγιση ράβδων ράβδων από 5%-15% περιεκτικότητα σε στερεά στοιχεία σε 25%-30%, μειώνοντας το κόστος και τους κινδύνους των ράβδων ράβδων.·
Ανάκτηση λυμάτων λυμάτων: Διαχωρισμός των υπολειμμάτων διαρροής και της λάσπης ανόδας για την ανάκτηση των υπολειμμάτων μετάλλων, επιτρέποντας την ξηρή διάθεση.·
Χημικός και Φαρμακευτικός τομέας
Χημικός καθαρισμός προϊόντων: Το πλύσιμο πολλαπλών σταδίων αφαιρεί τις ακαθαρσίες, επιτυγχάνοντας καθαρότητα ≥ 98% σε κέικ φίλτρου.·
Ανάκτηση διαλύτη: Διαχωρίστε τα απορρίμματα που περιέχουν διαλύτη για την ανάκτηση αιθανόλης, ακετόνης κ.λπ. για ανακύκλωση.·
Φαρμακευτικός ενδιάμεσος διαχωρισμός: Συμμορφώνεται με τα πρότυπα GMP χρησιμοποιώντας ανοξείδωτο χάλυβα 316L + ύφασμα φίλτρου διατροφής για αποστειρωμένο αυτοματοποιημένο διαχωρισμό.·
Τομέας επεξεργασίας τροφίμων
Επεξεργασία αμύλου / ζάχαρης: Αφυδατώστε το αμυγδαλέλαιο στο 25%-30%, διαχωρίστε το σιρόπι ζάχαρης από το μητρικό αλκοόλ για να ενισχύσετε την καθαρότητα.·
Επεξεργασία φρούτων και λαχανικών: Ανάκτηση και αφυδάτωση του πολτού φρούτων για ζωοτροφές ή εφαρμογές διαιτητικών ινών.·
Υποστήριξη επεξεργασίας γαλακτοκομικών προϊόντων: Επεξεργαστείτε τα υπολείμματα πρωτεΐνης ορού γάλακτος και το κέικ φίλτρου τυριού για να ανταποκριθεί στα υγειονομικά πρότυπα.·
Οικοδομικά υλικά και βιομηχανία χαρτιού και χαρτιού
Προεπεξεργασία οικοδομικών υλικών: Αφυδατώστε τις πρώτες ύλες για επανεπεξεργασία φούρνου ή χύτευση.·
Ανακύκλωση στερεών αποβλήτων χαρτομηχανής: Αφυδατωμένη λευκή λάσπη για χρήση ως υλικό πλήρωσης ή δομικού υλικού.·
Νέα δομικά υλικά: Dewater fly τέφρα και λάσπη για την παραγωγή υλικών τοίχου.·
Άλλες εξειδικευμένες εφαρμογές
Νέα ενεργειακά υλικά: Επεξεργασία της μπαταρίας λιθίου (π.χ. φωσφορικό σίδηρο λιθίου) για τον έλεγχο της περιεκτικότητας σε υγρασία και της καθαρότητας.·
Αποξήρανση θαλάσσιου νερού: Αποσυνδέστε τα κρυσταλλωμένα άλατα από τη βρύση για αποστράγγιση και ανάκτηση.·
Επιχρίσματα / χρωστικές ουσίες: Διαχωρίστε τα σκουπίδια για να αφαιρέσετε διαλύτες και να ενισχύσετε την καθαρότητα του προϊόντος.·
